Apa itu a Penguat Loudspeaker Kelas H
Loudspeaker Amplifier Kelas H adalah jenis penguat daya audio yang menggunakan sistem rel catu daya peralihan multi-level untuk mengurangi panas yang terbuang dan meningkatkan efisiensi dibandingkan dengan desain Kelas AB tradisional, sekaligus menghindari karakteristik kebisingan peralihan yang terkait dengan desain Kelas D. Alih-alih menjalankan transistor keluaran dari satu rel tegangan tetap setiap saat, desain Kelas H secara dinamis beralih antara dua atau lebih tingkat tegangan suplai tergantung pada seberapa banyak sinyal keluaran yang dibutuhkan penguat pada saat tertentu, yang menjaga tegangan pada perangkat keluaran lebih dekat ke tingkat minimum yang diperlukan.
Bagian di bawah ini menjelaskan cara kerja prinsip peralihan rel ini, bagaimana Kelas H dibandingkan dengan kelas amplifier lainnya, di mana peningkatan efisiensi dan pengelolaan panas ikut berperan, dan di mana amplifier loudspeaker Kelas H biasanya diterapkan dalam sistem audio profesional dan terpasang.
Cara Kerja Amplifikasi Kelas H
Dalam penguat Kelas AB konvensional, tahap keluaran ditenagai oleh rel tegangan tinggi tetap yang berukuran untuk menangani permintaan sinyal puncak. Ini berarti bahwa selama jalur yang lebih tenang, ketika hanya sejumlah kecil tegangan keluaran yang benar-benar dibutuhkan, perbedaan tegangan berlebih antara rel dan sinyal keluaran akan hilang sebagai panas melintasi transistor keluaran. Desain Kelas H mengatasi hal ini dengan menyuplai dua atau lebih rel tegangan, biasanya rel yang lebih rendah untuk level sinyal sehari-hari dan satu atau lebih rel yang lebih tinggi dicadangkan untuk puncak, kemudian mengalihkan tahap keluaran ke rel yang lebih tinggi hanya ketika sinyal benar-benar membutuhkannya.
Urutan Operasi Inti
- Sinyal dipantau terus menerus oleh sirkuit kontrol pengalihan rel
- Tahap keluaran diambil dari rel tegangan rendah selama level sinyal tipikal
- Sirkuit beralih ke rel tegangan lebih tinggi hanya ketika sinyal mendekati level puncak
- Tahap keluaran kembali ke jalur rendah setelah permintaan puncak berlalu
Efisiensi Penguat Kelas H Dibandingkan dengan Kelas Lainnya
Efisiensi penguat kelas H umumnya berada di antara desain Kelas AB tradisional dan desain Kelas D peralihan. Karena tahap keluaran menghabiskan sebagian besar waktu pengoperasiannya pada rel tegangan rendah, disipasi daya rata-rata berkurang dibandingkan dengan penguat Kelas AB rel tunggal tetap, sedangkan tahap keluaran linier masih menghindari artefak peralihan frekuensi tinggi yang beberapa aplikasi lebih suka untuk diminimalkan.
Seberapa Efisien Penguat Kelas H
Penguat Kelas H umumnya dianggap lebih efisien daripada penguat Kelas AB yang sebanding karena perangkat keluaran menghabiskan sebagian besar waktu pengoperasian bekerja pada rel tegangan rendah daripada rel tegangan tinggi tetap, sehingga mengurangi pembuangan panas rata-rata di seluruh materi program pada umumnya.
Pembangkitan Panas dan Manajemen Termal
Karena Efisiensi penguat daya kelas H meningkat karena lebih banyak sinyal tetap berada di rel bawah, pembangkitan panas secara umum berkurang dibandingkan dengan desain Kelas AB setara yang beroperasi pada tingkat keluaran yang sama. Hal ini memiliki implikasi praktis terhadap kebutuhan pendinginan, ukuran sasis, dan keandalan komponen jangka panjang dalam aplikasi tugas berkelanjutan seperti sistem suara touring atau instalasi tetap.
Apakah Amplifier Kelas H Menjadi Panas
Penguat Kelas H umumnya bekerja lebih dingin daripada penguat Kelas AB yang sebanding pada materi program tertentu, karena sebagian besar pengoperasian terjadi pada rel suplai yang lebih rendah. Keluaran panas masih meningkat pada tingkat keluaran berkelanjutan yang lebih tinggi, namun pendekatan peralihan rel mengurangi beban termal rata-rata dibandingkan dengan desain rel tunggal tetap.
Kelas H vs Kelas AB vs Kelas D: Perbandingan Kinerja
Memilih kelas amplifier melibatkan penimbangan efisiensi, karakteristik suara, dan kompleksitas desain secara bersamaan, bukan mengoptimalkan satu faktor saja. Bagan radar di bawah mengilustrasikan perbandingan umum antar faktor yang umum dipertimbangkan selama pemilihan amplifier untuk aplikasi loudspeaker.
Kelebihan dan Kekurangan Amplifier Kelas H
Keuntungan Utama
- Peningkatan efisiensi dibandingkan dengan desain Kelas AB rel tunggal tetap
- Mengurangi pembangkitan panas di bawah materi program yang khas, sehingga mengurangi kebutuhan pendinginan
- Tahap keluaran linier yang menghindari kebisingan peralihan frekuensi tinggi yang terlihat pada beberapa desain Kelas D
- Mendukung heatsink yang lebih kecil dan desain sasis yang lebih kompak dibandingkan dengan keluaran Kelas AB yang sebanding
Pertimbangan dan Keterbatasan Praktis
- Sirkuit peralihan rel menambah kompleksitas desain dibandingkan dengan amplifier rel tunggal
- Peralihan transisi antar rel harus dikontrol dengan baik untuk menghindari artefak yang terdengar
- Peningkatan efisiensi umumnya lebih rendah dibandingkan desain Kelas D yang sebanding, meskipun karakteristik suaranya berbeda
Aplikasi Amplifier Loudspeaker Kelas H
A Penguat Kelas H untuk sistem PA Penggunaannya umum karena sistem suara touring dan terpasang mendapat manfaat dari kombinasi keluaran panas yang berkurang, ukuran sasis yang ringkas, dan tahap keluaran linier yang disesuaikan dengan materi program yang menuntut. Penguat kelas H untuk pengeras suara aplikasi biasanya mencakup rentang daya menengah hingga tinggi di mana efisiensi dan manajemen termal penting untuk pengoperasian tugas berkelanjutan.
| Aplikasi | Mengapa Kelas H Cocok |
|---|---|
| Sistem Suara Tur | Lebih rendah heat output supports compact rack-mounted chassis |
| Instalasi Tempat Tetap | Pengoperasian tugas berkelanjutan yang andal dengan kebutuhan pendinginan yang lebih sedikit |
| Pemantau Panggung Systems | Tahap keluaran linier cocok untuk materi program dinamis |
| Audio Acara dan Tempat | Keseimbangan efisiensi dan performa suara untuk beragam konten |

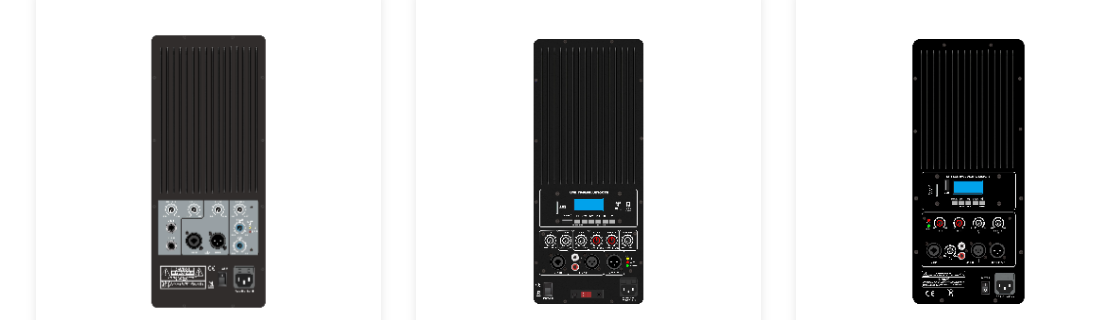

Tentang Ningbo Zhenhai Huage Electronics: Produsen Loudspeaker Amplifier Kelas H
Ningbo Zhenhai Huage Electronics Co, Ltd adalah perusahaan audio profesional yang mengintegrasikan penelitian dan pengembangan, produksi, dan penjualan, beroperasi sebagai a Penguat Loudspeaker Kelas H Manufacturer dan Pabrik Penguat Loudspeaker Kelas H. Perusahaan ini telah fokus selama bertahun-tahun pada produksi mixer suara, amplifier daya aktif, mikrofon, serta komponen dan peralatan elektronik terkait.
Perusahaan berspesialisasi dalam Amplifier Loudspeaker Kelas H Kustom produk di samping penawaran standarnya, mempertahankan pendekatan bisnis yang berpusat pada produk yang baik, pelayanan yang baik, dan reputasi yang baik. Selama bertahun-tahun, perusahaan telah menjalin hubungan kerjasama jangka panjang dan stabil dengan banyak bisnis di dalam dan luar negeri, dan telah menyediakan layanan OEM untuk sejumlah merek audio. Dengan tim desain, produksi, dan pengujian profesional, perusahaan mendukung penyesuaian produk berdasarkan kebutuhan pelanggan tertentu.
Pertanyaan yang Sering Diajukan
Q1. Apa itu penguat Kelas H?
Amplifier Kelas H adalah amplifier daya audio yang menggunakan beberapa rel suplai switching untuk mengurangi panas dan meningkatkan efisiensi dibandingkan dengan desain rel tunggal Kelas AB tetap.
Q2. Bagaimana cara kerja penguat Kelas H?
Ini memonitor sinyal masukan dan mengalihkan tahap keluaran antara rel tegangan rendah untuk level tipikal dan rel tegangan tinggi yang dicadangkan untuk puncak sinyal.
Q3. Apa itu amplifikasi Kelas H?
Kelas H amplification refers to the rail-switching technique that keeps the voltage across the output devices closer to the minimum needed for the current signal level, reducing wasted heat.
Q4. Untuk apa penguat daya Kelas H digunakan?
Ini biasanya digunakan dalam sistem loudspeaker profesional, termasuk suara touring, instalasi tetap, dan aplikasi monitor panggung, yang mengutamakan efisiensi dan manajemen termal.
Q5. Apa kelebihan amplifier Kelas H?
Keuntungannya mencakup peningkatan efisiensi dibandingkan Kelas AB, pengurangan pembangkitan panas, tahap keluaran linier tanpa gangguan peralihan frekuensi tinggi, dan dukungan untuk desain sasis yang lebih ringkas.
Q6. Apa kelemahan amplifier Kelas H?
Sirkuit peralihan rel menambah kompleksitas desain, dan transisi peralihan harus dikontrol dengan hati-hati, sementara efisiensi keseluruhan umumnya tetap lebih rendah dibandingkan desain Kelas D yang sebanding.
Q7. Seberapa efisienkah penguat Kelas H?
Kelas H amplifiers are generally more efficient than Class AB amplifiers because the output stage spends most operating time on a lower voltage rail, though efficiency is typically lower than Class D designs.
Q8. Apakah amplifier Kelas H menjadi panas?
Penguat Kelas H umumnya bekerja lebih dingin daripada penguat Kelas AB yang sebanding pada materi program tertentu, karena sebagian besar konten sinyal ditangani pada rel suplai yang lebih rendah.
Q9. Bagaimana cara Kelas H menurunkan panas?
Ini mengurangi panas dengan meminimalkan perbedaan tegangan antara rel suplai dan sinyal keluaran, beralih ke rel yang lebih tinggi hanya ketika sinyal benar-benar memerlukan ruang kepala tambahan.
Q10. Berapa banyak daya yang dikonsumsi amplifier Kelas H?
Konsumsi daya bergantung pada model tertentu, peringkat daya keluaran, dan materi program, meskipun desain peralihan rel umumnya mengurangi konsumsi rata-rata dibandingkan dengan penguat rel tunggal tetap dengan keluaran serupa.
