Kelas D vs Kelas AB : Jawaban Langsung untuk Sistem Line Array
Untuk sebagian besar sistem line array tur modern dan yang dipasang secara permanen, Kelas D Penguat Array Garis Pro umumnya merupakan pilihan yang lebih praktis, karena memberikan efisiensi yang lebih tinggi, keluaran panas yang lebih rendah, dan sasis yang lebih ringan dibandingkan desain Kelas AB yang sebanding. Amplifier Kelas AB masih mendapat tempat dalam pengaturan tertentu, terutama jika rak awalnya dibuat berdasarkan topologi tersebut atau di mana teknisi memiliki preferensi yang kuat terhadap karakteristik redaman tradisional pada frekuensi rendah.
Dalam praktiknya, pilihannya jarang bersifat mutlak. Efisiensi, panas, dan bobot cenderung mendukung Kelas D, sementara beberapa insinyur masih mengasosiasikan Kelas AB dengan kehalusan tertentu di kisaran menengah pada desain kabinet tertentu. Bagian di bawah ini membahas alasan teknik di balik perbedaan ini sehingga perbandingan dapat diterapkan pada rig sebenarnya dan bukan diperlakukan sebagai aturan umum.
Cara Kerja Penguat Line Array Kelas D
A Penguat line array kelas D menggunakan perangkat keluaran peralihan frekuensi tinggi daripada tahap linier yang melakukan kontinyu. Sinyal audio yang masuk diubah menjadi pola peralihan termodulasi lebar pulsa, transistor keluaran menyala atau mati sepenuhnya pada frekuensi peralihan yang sangat tinggi, dan filter lolos rendah pada keluaran merekonstruksi bentuk gelombang audio yang diperkuat dari pola peralihan tersebut.
Mengapa Desain Peralihan Mengurangi Panas
Karena perangkat keluaran menghabiskan sebagian besar waktunya dalam keadaan hidup atau mati, sangat sedikit energi yang hilang sebagai panas selama transisi antara keadaan tersebut. Inilah alasan utama topologi Kelas D dapat mencapai angka efisiensi dalam kisaran 85 hingga 92 persen pada keluaran terukur, dibandingkan dengan tahap Kelas AB yang menghilangkan bagian daya masukan yang jauh lebih besar sebagai panas dibandingkan mengirimkannya ke beban speaker.
Penyaringan dan Umpan Balik Modern
Desain Kelas D awal terkadang memiliki reputasi sebagai suara yang kurang halus dibandingkan dengan amplifier linier, sebagian besar karena peralihan kebisingan dan jaringan filter yang lebih sederhana. Desain saat ini menggunakan filter keluaran multi-urutan dan putaran umpan balik yang lebih ketat, yang telah mempersempit kesenjangan tersebut secara signifikan untuk aplikasi tur profesional.
Cara Kerja Penguat Kelas AB
Penguat Kelas AB menggunakan sepasang transistor keluaran yang diberi bias sehingga masing-masing transistor menghantarkan sedikit lebih dari setengah bentuk gelombang audio, yang menghindari distorsi crossover yang terkait dengan operasi Kelas B murni namun tetap jauh lebih efisien daripada tahap Kelas A yang menghantarkan seluruh bentuk gelombang secara terus menerus.
Karena perangkat keluaran tetap dalam keadaan linier berkonduksi sebagian daripada menghidupkan dan mematikan sepenuhnya, tahap Kelas AB mengubah sebagian besar daya masukan menjadi panas, terutama pada tingkat keluaran yang lebih rendah. Inilah sebabnya mengapa rak Kelas AB yang ditujukan untuk penggunaan touring berkekuatan tinggi cenderung membawa heat sink yang lebih besar dan bobot sasis keseluruhan yang lebih tinggi dibandingkan unit Kelas D yang setara.
Efisiensi di Seluruh Rentang Beban Output
Efisiensi bukanlah angka tunggal yang tetap, karena efisiensi berubah tergantung pada seberapa besar nilai output yang dihasilkan amplifier pada saat tertentu selama pertunjukan. Bagan garis di bawah mengilustrasikan kurva efisiensi tipikal untuk setiap topologi di empat titik beban umum, dari seperempat keluaran terukur hingga keluaran terukur penuh.
Pola efisiensi umum pada beban keluaran untuk topologi Kelas D versus Kelas AB, ditampilkan untuk perbandingan umum saja
Pembangkitan Panas dan Manajemen Termal
Keluaran panas secara langsung mempengaruhi bagaimana rak amplifier perlu didinginkan, berapa banyak suara kipas yang dihasilkan di dekat penonton atau mikrofon siaran, dan berapa banyak beban yang ditempatkan pada listrik dan AC di venue selama pertunjukan yang panjang. Bagan kolom di bawah menunjukkan perkiraan pembuangan panas pada dua tingkat keluaran untuk setiap topologi, berdasarkan angka efisiensi yang direferensikan di atas pada keluaran terukur 1000 watt.
Perkiraan pembuangan panas dalam watt pada keluaran terukur 500 dan 1000 watt, ditampilkan hanya untuk perbandingan umum
Berat dan Portabilitas untuk Rak Power Amplifier Touring
Berat badan lebih penting dalam tur daripada yang terlihat pada pandangan pertama, karena setiap kilogram di rak memengaruhi pemuatan koper di jalan, perencanaan forklift dan dolly, serta upaya fisik kru untuk memindahkan peralatan masuk dan keluar lokasi dengan jadwal pergantian yang ketat. SEBUAH penguat daya tur dibangun di sekitar tahap keluaran Kelas D biasanya memerlukan heat sink yang jauh lebih kecil daripada unit Kelas AB dengan keluaran serupa, yang berarti sasis lebih ringan.
Perkiraan perbandingan berat sasis untuk jumlah saluran setara, ditampilkan hanya untuk referensi umum
Pertimbangan Karakter Suara dan Faktor Redaman
Faktor redaman menggambarkan seberapa ketat amplifier mengontrol gerakan kerucut speaker setelah sinyal berhenti, dan ini adalah salah satu alasan beberapa insinyur masih memilih tahap keluaran Kelas AB, karena desain Kelas AB tertentu secara historis menawarkan faktor redaman yang sangat tinggi pada frekuensi rendah. Hal ini dapat diterjemahkan menjadi low end yang ketat dan terkontrol pada desain kabinet tertentu.
Amplifier Kelas D modern yang dibuat untuk penggunaan touring profesional telah menutup sebagian besar kesenjangan ini melalui peningkatan penyaringan output dan desain umpan balik, dan banyak model saat ini sekarang mengukur secara kompetitif terhadap unit Kelas AB pada pengujian yang sama. Perbedaan praktis pada kabinet line array sering kali terletak pada model penguat spesifik dan desain filter keluarannya, bukan pada label topologinya saja.

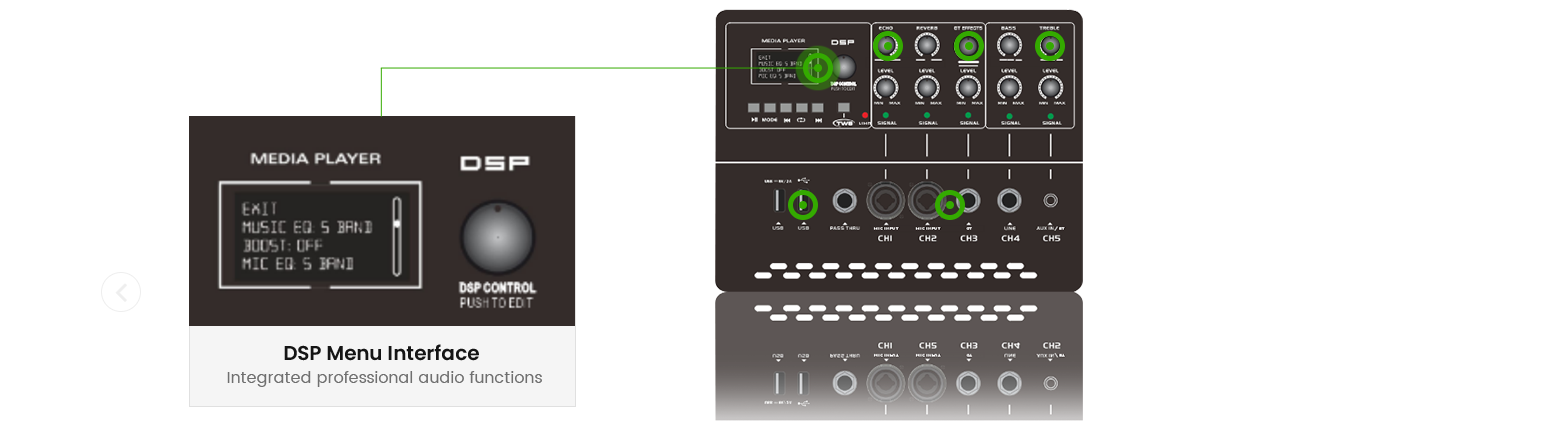

Integrasi DSP dalam Amplifier Pro Line Array Modern
A Penguat susunan garis DSP membangun pemrosesan sinyal digital langsung ke sasis amplifier, menangani tugas-tugas seperti pemilihan titik persilangan, penyelarasan waktu antar elemen susunan, pembatasan untuk melindungi kabinet yang terhubung, dan penyetelan prasetel yang disesuaikan dengan model susunan garis tertentu. Integrasi ini mengurangi jumlah peralatan pemrosesan tempel terpisah yang perlu dibawa dan dikonfigurasikan oleh rig tur sebelum pertunjukan.
- Preset crossover dan pemerataan bawaan yang disesuaikan dengan model kabinet tertentu
- Pengaturan penyelarasan dan penundaan waktu untuk cakupan array yang koheren
- Sirkuit pembatas dan perlindungan disesuaikan dengan peringkat driver dan kumparan suara
- Pemantauan jarak jauh status amplifier di seluruh rig jaringan
- Penarikan kembali preset untuk peralihan cepat antara konfigurasi acara yang berbeda
Membandingkan Kelas D dan Kelas AB Berdasarkan Faktor Kunci
Bagan radar di bawah ini menampilkan topologi Kelas D dan Kelas AB pada lima faktor praktis yang penting untuk rig line array yang berfungsi, menggunakan skala 0 hingga 10 sederhana untuk perbandingan umum. Tidak ada topologi tunggal yang mengarah pada setiap sumbu, itulah sebabnya pilihan yang tepat bergantung pada prioritas spesifik rig dan lokasi tertentu.
Perbandingan umum lima faktor praktis, berdasarkan karakteristik khas yang dirujuk untuk setiap topologi
Memilih Amplifier Pro Line Array untuk Konser dan Tur
Memilih a penguat line array untuk konser dan pekerjaan tur lainnya melibatkan lebih dari sekadar membandingkan angka-angka kekuatan utama. Poin-poin di bawah ini mencakup hal-hal yang paling penting ketika amplifier benar-benar dipasang di dalam kotak jalan dan berpindah antar lokasi.
- Nilai output dan ruang kepala relatif terhadap spesifikasi kabinet line array yang terhubung
- Preset DSP bawaan yang disesuaikan dengan model kabinet spesifik yang digunakan
- Berat sasis dan kedalaman rak untuk casing jalan raya sudah digunakan
- Desain pendingin dan tingkat kebisingan kipas untuk penempatan panggung dan depan rumah
- Pemantauan jaringan dan dukungan kendali jarak jauh untuk rig yang lebih besar
- Sirkuit proteksi disesuaikan dengan beban impedansi array yang terhubung
Penerapan di Seluruh Tempat dan Lingkungan
Tuntutan yang diajukan pada a Penguat Array Garis Pro tergantung pada tempat dan lingkungan. Tabel di bawah menguraikan pengaturan penerapan umum dan hal-hal yang biasanya paling penting di masing-masing pengaturan.
| Tempat atau Lingkungan | Permintaan Suara yang Khas | Pertimbangan Penguat |
|---|---|---|
| Amplifier Profesional untuk Stadion | Output tinggi, cakupan area luas | Ruang kepala tinggi, penyetelan array yang digerakkan oleh DSP |
| Amplifier untuk Sistem Suara Luar Ruangan | Cuaca bervariasi, jarak lemparan jauh | Manajemen termal yang andal di bawah panas |
| Tur Konser dan Festival | Sering memuat masuk dan memuat keluar | Sasis penguat daya touring yang ringan |
| Rumah Ibadah | Penggunaan sehari-hari yang konsisten, keluaran sedang | Performa termal stabil, kebisingan kipas rendah |
| Perusahaan dan Konferensi | Prioritas kejelasan ucapan | Crossover dan pembatas DSP yang tepat |
Memilih a Line Array Amplifier Manufacturer
Membandingkan lebih dari satu produsen penguat line array sepadan dengan waktu sebelum berkomitmen pada standar amplifier di seluruh rig, karena partner yang tepat memengaruhi keandalan dan dukungan jangka panjang seperti halnya spesifikasi lembar data. Beberapa poin praktis cenderung memisahkan mitra yang cocok dari pemasok umum.
- Pengalaman teknik di topologi Kelas D dan Kelas AB
- Kemampuan untuk bekerja dengan a pemasok penguat daya profesional hubungan selama beberapa proses produksi
- Rekam jejak yang mendukung tur dan proyek suara terpasang di berbagai jenis tempat
- Kesediaan untuk menyediakan Penguat profesional OEM pengaturan bagi merek yang membangun lini produknya sendiri
- Komunikasi yang jelas tentang dukungan konfigurasi DSP dan pembaruan firmware
- Kontrol kualitas yang konsisten di seluruh batch produksi
Tentang Ningbo Zhenhai Huage Elektronik
Ningbo Zhenhai Huage Electronics Co, Ltd adalah perusahaan audio profesional yang mengintegrasikan penelitian dan pengembangan, produksi, dan penjualan, bekerja sebagai Produsen Amplifier Pro Line Array dan Pabrik Amplifier Pro Line Array. Selama bertahun-tahun, perusahaan berfokus pada produksi mixer suara, amplifier daya aktif, mikrofon, serta komponen dan peralatan elektronik terkait.
Perusahaan ini berspesialisasi dalam produksi Penguat Array Jalur Pro Kustom dan produk terkait, dan telah menganut pendekatan bisnis yang berpusat pada produk bagus, pelayanan baik, dan reputasi baik selama bertahun-tahun. Hubungan kerjasama jangka panjang dan stabil telah dibangun dengan mitra di dalam dan luar negeri, dan layanan OEM telah disediakan untuk merek audio yang membangun lini produk mereka sendiri. Dengan tim desain, produksi, dan pengujian yang profesional, produk dapat disesuaikan agar sesuai dengan kebutuhan pelanggan tertentu, dan pertanyaan tentang kolaborasi selalu diterima.
Pertanyaan yang Sering Diajukan
| Q1. Apa itu penguat line array Ini adalah power amplifier yang dirancang untuk menggerakkan beberapa kabinet loudspeaker line array yang digabungkan dengan arus, ruang kepala, dan kontrol yang diperlukan untuk cakupan suara jarak jauh yang koheren. | Q2. Amplifier apa yang terbaik untuk speaker line array Amplifier yang tepat bergantung pada desain array tertentu, namun sebagian besar pengaturan terkini berpasangan dengan baik dengan amplifier line array pro Kelas D yang mencakup DSP bawaan untuk penyetelan crossover dan array. |
| Q3. Bagaimana cara kerja amplifier line array Mereka mengambil sinyal audio tingkat saluran, menerapkan pemrosesan DSP seperti pengaturan crossover dan penundaan, kemudian meningkatkan sinyal ke tingkat tegangan dan arus yang diperlukan untuk menggerakkan kabinet yang terhubung. | Q4. Apa itu DSP di power amplifier DSP adalah singkatan dari pemrosesan sinyal digital, dan di dalam amplifier biasanya menangani titik persilangan, penyelarasan waktu, pembatasan, dan penyetelan prasetel untuk konfigurasi array tertentu. |
| Q5. Apa itu penguat Kelas D Penguat Kelas D menggunakan perangkat keluaran peralihan frekuensi tinggi daripada tahap linier yang konduksi secara kontinyu, umumnya memberikan efisiensi yang lebih tinggi dan keluaran panas yang lebih rendah untuk tingkat daya tertentu. | Q6. Bisakah amplifier apa pun memberi daya pada sistem line array Tidak dapat diandalkan, karena line array umumnya memerlukan pengiriman arus yang cukup, sirkuit proteksi, dan sering kali kontrol DSP disesuaikan dengan desain kabinet tertentu dan beban impedansi. |
| Q7. Bagaimana Anda mencocokkan amplifier dengan speaker Pencocokan melibatkan pemeriksaan kompatibilitas impedansi, ruang kepala daya terukur relatif terhadap rating speaker, dan mengonfirmasi preset DSP yang direkomendasikan atau titik persilangan dari desain kabinet. | Q8. Impedansi penguat apa yang harus saya pilih Amplifier harus mendukung impedansi nominal beban line array yang terhubung, biasanya 4 atau 8 ohm, sambil menyisakan ruang kepala yang cukup untuk jumlah kabinet yang dihubungkan bersama. |
