Panduan Koneksi Speaker Aktif Seri DSP19/DSP18/DSP110

1. Ikhtisar Produk

Seri DSP19/DSP18/DSP110 adalah speaker aktif performa tinggi yang dirancang untuk aplikasi audio profesional. Ini memiliki prosesor sinyal digital DSP bawaan dan modul amplifier efisiensi tinggi, cocok untuk ruang konferensi, pertunjukan, teater, dan skenario lainnya.

2. Persiapan sebelum penyambungan

• Periksa daftar peralatan

Speaker aktif (DSP19/DSP18/DSP110)

Kabel listrik (standar)

Kabel audio (XLR/TRS/TS, pilih sesuai antarmuka)

Mixer atau perangkat sumber audio (seperti komputer, ponsel, pemutar)

• Lingkungan dan penempatan

Hindari menempatkan speaker dekat dengan dinding (sisakan ruang pembuangan panas minimal 20cm)

Tempatkan saluran kiri dan kanan secara simetris untuk memastikan keseimbangan medan suara

Perawatan tahan guncangan: gunakan braket khusus atau bantalan penyerap guncangan

3. Penjelasan rinci tentang langkah-langkah koneksi

• Sambungan listrik

Gunakan kabel daya asli dan sambungkan ke 100-240V AC

Pastikan catu daya stabil (disarankan UPS atau penstabil tegangan)

Catatan: Hubungkan semua kabel audio terlebih dahulu dan hidupkan terakhir

• Pemilihan antarmuka masukan audio

Langkah-langkah operasi:

Hubungkan salah satu ujung kabel audio ke port output perangkat sumber audio

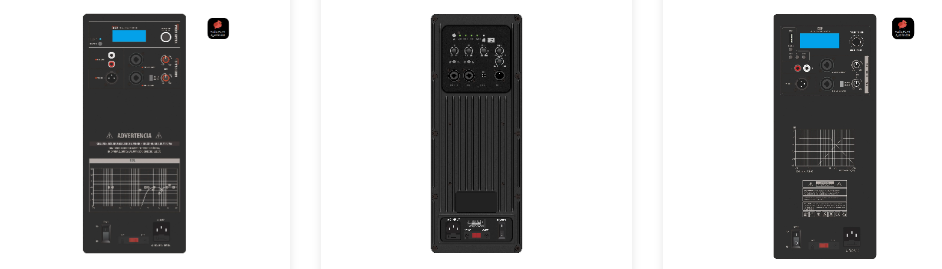

Hubungkan ujung lainnya ke antarmuka INPUT yang sesuai di panel belakang speaker

Kencangkan konektor XLR agar tidak terlepas

• Koneksi sistem multi-speaker

Mode seri (berlaku untuk DSP110):

Hubungkan speaker berikutnya secara seri melalui antarmuka LINK OUT

Mendukung hingga 4 koneksi seri, dengan jarak total ≤20 meter

Modus paralel:

Gunakan distributor audio untuk membagi beberapa sinyal

Perhatikan pencocokan impedansi untuk menghindari kelebihan beban

4. Pemecahan Masalah Umum

Tidak ada keluaran suara

Periksa apakah lampu indikator daya menyala

Pastikan kabel audio tidak putus (bisa menggunakan multimeter untuk mengujinya)

Periksa pengaturan output perangkat sumber audio

Terlalu banyak kebisingan latar belakang

Gunakan koneksi seimbang (XLR/TRS)

Jauhi sumber interferensi elektromagnetik yang kuat (seperti transformator)

Periksa apakah landasannya bagus

Distorsi frekuensi rendah

Matikan fungsi "Bass Boost" pada speaker

Pastikan sinyal input tidak kelebihan beban (lampu indikator puncak tidak selalu menyala)

5. Keamanan dan Pemeliharaan

• Manajemen panas: Disarankan untuk berhenti selama 15 menit setelah 4 jam pengoperasian terus menerus
• Pembersihan dan pemeliharaan: Bersihkan debu pada kisi-kisi dengan kain lembut setiap bulan
• Penyimpanan jangka panjang: Putuskan sambungan catu daya dan letakkan di lingkungan yang kering
